Test Bench :: Versatile set-up

Il y a quelques temps je parlais de mon projet de test bench, permettant de tester à la fois des PCB JAMMA et surtout pré-JAMMA.

Quelques petits progrès sont à noter, le support des controles est fait.
pour cela prennez un vieux boitier de graveur de CD externe, quelques vieux boutons qui trainais par là, 2 tout p'tits joysticks.
Percez quelques trous pour loger tout ce petit monde dans le boitier, faites quelques soudures, et zou vous avez votre controleur.

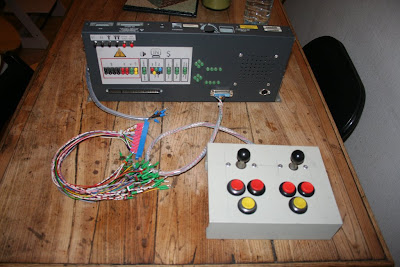

allez une petite vue d'ensemble du tout.


reste à tester le tout en direct.

stay tuned

Assault Side Art :: Calage du tracé

Un side art tracé et vectorisé, c'est bien. Mais un side art correctement calé et aligné c'est mieux.

Pour se faire rien de mieux que d'aller comparer une impression grandeur nature du tracé sur l'original. Histoire de pouvoir comparer correctement un petit passage chez un imprimeur qui fait du tirage de plan sur calques me permet d'avoir une impression sur calque du tracé sous forme filaire.

Ensuite on applique le calque sur la borne, et par simple transparence, on constate et relève les erreurs d'alignement. Pour faire simple je les reporte simplement en décalquant l'original en rouge.
Ensuite, zou rebelotte on scanne le calque qu'on assemble, puis on reprend le tracé pour venir s'aligner sur le tracé décalqué.

prochaine étape, refaire une passe de calage pour valider les corrections avant de lancer l'impression.
