31 octobre 2008

Test Bench :: standardiste mode.

Tout arcadien se trouve confronté à un problème de taille, face à une PCB. Cette PCB est-elle fonctionelle ??

Dans le cas des PCBs JAMMA, pas trop de soucis pour la tester, il suffit d'une borne JAMMA pour l'y brancher et tester rapidement si la carte fonctionne ou pas. Par contre les chose se corsent en cas de PCB non JAMMA, il faut en premier lieu trouver le pinout de la carte, puis faire un adaptateur en soudant des fils dans tous les sens avant de pouvoir tester la carte.

En lieu et place d'une borne on peut utiliser un test bench pour tester les cartes. Un test bench, c'est ni plus ni moin, qu'un écran, une alim, un connecteur pour les PCBS et les contrôles. Avantage ça prend moin de place et ça se case facilement dans un coin de l'atelier.

Néanmoins, le problème des adaptateurs à réaliser reste toujours le même.

Après un peu de gratage de cheveux, je me suis mis dans l'idée de faire un test bench qui ne necessite pas la réalisation d'un adapatateur, en préalable à un test. Plus exactement adapatateur il y a aura, mais il ne necessitera aucune soudure.

L'idée est la suivante.

Un connecteur JAMMA standard (qui servira à tester les cartes JAMMA) chaque broche du connecteur sera reliée d'une part au entrées sorties habituelles, mais et surtout sera aussi relié à des douilles bananes qui servirons à faire l'adaptateur de manière dynamique.

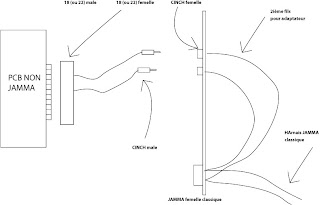

un dessins valant mieux qu'un long discours, un petit crobar du principe sous jacent.




Ainsi pour tester des PCB non JAMMA, il suffira de disposer d'un peigne pieuvre. C'est quoi donc cette chose un peigne pieuvre ?? vous demandez vous.

c'est ni plus ni moin un peigne sur lequel seront soudé des fils avec une fiche banane male que l'on viendra brancher sur la douille femelle correspondante à la fonction décrite dans le pinout. Rapellons que chaque douille est relié au peigne JAMMA classique sur les bons pins.

Ainsi si par exemple la carte que vous voulez tester à le pinout suivant coté Composants.
1 masse
2 5V
3 speaker +
4 player 1 Up

il suffira de brancher les cables sur les douilles correspondantes, plus de soudures à faire juste se brancher au bon endroit.

Il est évident que pour avoir un branchement facile et sans équivoqque, il est impératif de disposer d'une face avant sur lesquels les douilles sont clairement identifiées. Pour cela j'envisage la face avant suivante.



D'un côté toutes les entrées électriques (masse, +5, -5, 12) forment un bloc uniforme. de même la disposition des entrées correspondant au controles des pour les 2 joueurs de par sa conformation est suffisament explicite pour ne pas se tromper.

Ensuite pour des raisons pratiques, le banc de test que je vais construire comportera

  • Un haut parleur intégré pour minimiser l'encombrement. (j'y ajouterai ultérieurement un petit ampli réglable)
  • Les boutons Credit 1, Credit 2, Start 1, Start 2, Test Switch, Service Switch (il manque le tilt switch, mais je dois avouer que je m'en fout un peu)
  • La sortie vidéo se fera via une DIN6, je pourrais ainsi y brancher directement un écran Amstrad CTM 644
  • Les contrôles (joysticks, boutons) seront déportés et branché via une DB25

28 octobre 2008

Assault :: parts hunting

à la recherche de pièces pour restaurer le panel de ma Assault, je tombe ur une enchère à ne pas louper. au programe
  • un PCB fonctionel et sa cage RFI



  • un panel complet en très bon état avec les joysticks d'origine



  • le wiring harness



  • test panel



  • le marquee



  • le manuel



une offre a faire bondir n'importe quel collectioneur, surtout quand on voit l'état des pièces proposées et qu'on sait que certains vendeurs sur la place publique n'hésitent pas à vendre 150 US$ un (oui 1 pas les 2) juste le droit ou le gauche.

du coup je me manifeste auprés du vendeur, en lui demandant (il n'y a pas encore d'enchères) si il est d'accord pour splitter le lot, il n'y a que le panel complet qui m'interesse, à la limite le PCB ça peut faire du spare. Pis faut être réaliste, ça fera ça de moin pour les frais de port si je peut n'avoir que le panel ;-)

J'en profite pour demander si il a un prix en achat immédiat ?
Mais non, pas question de séparer le lot et pas d'achat immédiat. Dommage

Je fais donc un p'tit bid symboliqe (histoire de pouvoir raler si il retire l'annonce) et surveille donc l'enchère, je surveille, je surveille.... rien..... puis une autre enchère symbolique fait son apparition, puis une autre.... ensuite ça stagne aux alentours de la centaine de dollars, je tiens toujours.....

suspens, la date fatidique approche, n'ayant plus de quoi faire de snip et l'enchère se finissant en plein milieux de la nuit heure française, je ré-enchéri et part me coucher la mort dnas l'ame.

le lendemain, suspens reload de la page d'enchère et là grosse déception (mais grosse économie) j'ai été outbidé.....

pas grave, next time....

en attendant je vais risquer le coup et contacter l'acheteur pour voir i je peux trouver un arrengement avec lui

17 octobre 2008

Assault :: Back door sheet

Une bonne surprise à l'ouverture de la borne Assault, à été de trouver la backdoor sheet d'origine.

du coup un p'tit scan de celle ci et un coup de photoshop pour la remetre au propre.

et voila le résultat:























le pdf correspondant est disponible ici: Assault_ST-324_1st_Printing_BackDoor_Sheet (192 Kb)

15 octobre 2008

Backdoor sheet repo :: 2 nouvelles entrées

Brotherhay du forums KLOV m'a fait passer 2 scans bien sympathiques.

Road Runner et Peter Pack Rat.

en image ça donne ça:



retrouvez les sur la section BAckdoor sheet de vectorlib

13 octobre 2008

Rolling Thunder :: Backdoor sheet :: le culot paye

en browsant ebay.fr, je tombe sur une annonce pour le pcb Rolling Thunder, je jette un coup d'oeuil et là !! une des photos montre la backdoor sheet qui est en vente avec le PCB.

Je contacte le vendeur, pas de réponse..... l'enchère se termine, je contacte l'acheteur en lui expliquant que je voudrais un scan de la backdoor sheet, et ce que je compte en faire.

Arnaud, me répond tres gentiment, que pas de problèmes, il va me scanner ça, mais il me prévient que la feuille a beaucooup souffert et que les scans risquent d'être dur à exploiter.

Qu'a cela ne tienne, je ne recule pas et lui dis que j'arriverais à en faire quelque chose....

quand les scans sont arrivés en effet, gloups y'a du boulot. il manque quelques morceaux de ci de là, et autre joyeusetés....

au final:



le pdf ici : Rolling Thunder Backdoor Sheet

12 octobre 2008

Asssault :: sideart trace

En vue de commencer la resto, la première chose que j'ai fait est de scanner les morceaux restant du side art de la borne, histoire de pouvoir attaquer la vectorisation de ceux-ci.

Dans un deuxième temps je me met en chasse de propriétaires de bornes qui soient en mesure de me scanner les parties manquantes, ou mieux encore les sides complets.
Pour le moment j'ai localisé 3 personnes qui dispose d'une borne avec les sides complets. reste à les convaincres d'accepter de scanner leur sides......

9 octobre 2008

Assault Manuel :: dispo on line

Avant de me lancer dans le scan du manuel Assault, je fais une petite recherche, pour vérifier si il n'est pas déja disponible. Et bien si le manuel Assault est disponible online à l'adresse suivante: Assualt_TM-324_1st_Printing

La typo Assualt versus Assault brouille un peu les pistes, mais finalement je n'aurais pas à le scanner.

Assault :: Une nouvelle venue dans la collection.

Ce soir un petit Road Trip sympathique pour aller chercher une borne Assault.

La borne est dans une résidence universitaire en compagnie d'une petite cocktail et d'une vidéo-poker modifiée qui hébergeait Street Figther.

Kalid le vendeur est sympa comme tout. Il prend le temps de nous payer un coup à boire, de nous offrir 2 3 trucs à grignoter. On fait une ch'tite partie rapide sur la borne, qui fonctionne parfaitement, avant qu'on ne se décide à prendre la borne à bras le corps pour lui faire descendre un étage en empruntant l'escalier (assensceur en panne).
Finalement on case la borne dans le coffre puis on rentre poser la borne à l'atelier.

Sur place bonne surprise, des bras en renfort. Tibo, Ckilla, Kaneda et Pitufo sont la pour nous aider. Autant dire que le déchargement c'est fat tout en douceur et en un temps record. C'est marrant comme une borne à 2 ça peut être lourd alors qu'a 4 on dirais une plume.

Bon l'instant de vérité, on branche la borne, elle fonctionnait parfaitement au départ, va-t'elle encore tourner correctement après le voyage (ça aime pas être transporté ces p'tites bêtes).

Tadam, oui tout est OK, puis en l'essayant un peu on réalise qu'un des sticks présente un petit défaut alors qu'il fonctionnait parfaitement 20 min plus tôt.

pas de panique, on ouvre le panel, on vérifie tout, connections, contacts, pcb et zou tout rentre dans l'ordre.

assez de blah blah quelques photos de la borne.

Iro en train de tester l'engin


Pour plus de photos allez faire un tour dans la galerie, c'est par là : Assault
